4-20MA点对点双向4G/5G传输DL7328A

2022/9/16

两路模拟量信号无线4G/5G对传或单向传输：供电DC24V,发射端的输入信号接入4-20MA信号，接收端输出4-20MA信号，

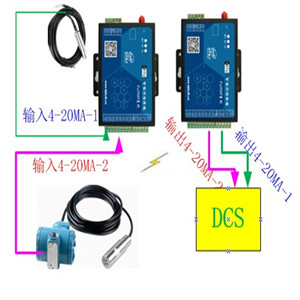

模拟量无线传输：发射端接入液位4-20MA，接收端输出4-20MA给PLC系统

发射端接入4-20MA，接收端输出4-20MA给DCS系统或显示仪表

新版模拟量4G/5G传输，增加配套手机平台可查看信号数据

开关量无线点对点传输系统

无线电台传输8路开关

无线4G/5G传输4路开关

二、模拟量点对点传输4G/5G/WIFI 输入和输出接线说明

供电及485端子：

1.发射模块模拟量接入接线图：供电VCC是正极,VSS是负极，输入信号：IGS是公共负极，VI1和VI2为输入信号，可以接入0-10V或4-20MA（默认4-20MA信号，可以两线制，3线制，4线制均可以接入）

2. 4G/5G/WIFI模拟量接收模块的接线图：输出信号电流的接线端子（VO1和C1-为1电流输出通道，VO2和C2-为2电流输出通道）输出的模拟量信号直接用万用电流表就可直接测到。

无线模拟量开关量点对点传输型号AI AO DI DO点数表

说明书	无线传输点位的应用	距离	型号	供电
无线点对点传输（4-20MA）系列
下载>>	无线电台传输2路4-20mA信号	2000米	43F-0.5W-2AI(AO)	DC24V
		200米	43F-10mW-2AI(A0)	DC24V
		2500米	LROA-200-2AI(AO)	DC24V
下载>>	无线电台传输4路4-20mA信号	2000米	43F-0.5W-4AI(AO)	DC24V
		200米	43F-10mW-4AI(A0)	DC24V
		2500米	LROA-200-4AI(AO)	DC24V
下载>>	无线电台传输8路4-20mA信号	2000米	43F-0.5W-8AI(AO)	DC24V
		200米	43F-10mW-8AI(A0)	DC24V
		2500米	LROA-200-8AI(AO)	DC24V
下载>>	无线WIFI传输4-20MA（2路）	外网WIFI	DL5228-WA	DC24V
下载>>	无线WIFI传输4-20MA（4或8路）	外网WIFI	DL5284-WA	DC24V
下载>>	4G/5G传输 2路4-20MA	4G/5G	DL7328A	DC24V
	4G/5G传输 4或8路4-20MA	4G/5G	DL5284-EA	DC24V
	4G/5G传输16路4-20MA	4G/5G	多站发，一站接收	DC24V
无线开关（点对点）传输系列
下载>>	无线电台传输8路开关信号	2000米	DL8088-43F 0.5W	DC24V
		200米	DL8088-43F 10mW	DC24V
		2500米	DL8088-LROA200	DC24V
		3000米	DL8088-43L	DC24V
	无线传输2路开关	200米	43F-10MW-2DIDO	12V
	无线LROA电台传输4路开关	6000米	LORA-5000-4DI(DO)	DC24V
下载>>	无线WIFI传输开关（4路）	外网	DL5148-WA	DC24V
下载>>	无线4G、5G传输开关	4G/5G	DL7348A	DC24V
	其他多站点，多点位传输，请咨询技术后按实际应用情况设计方案、落实
