16路开关点对点无线传输控制

2022/9/16

一、系统说明

1.系统供电DC12V，可选无线电传输方式或4G全网通数传方式。

2.16路开关量传输，接端端实时还原输出开关控制信号，现场闭合一路开关，接收端就实时接收配套输出一路继电器闭合信号。现场这路开关断开，接收端就实时断开所输出的这一路继电器。共计发射端16路开关信号对应接收端16路继电器输出。

3.本开关传输系统主应用于代替现场不方便有线拉线的控制信号。

4.传输模式分为两种：一是输入端开关变化后传输给接收端信号，另一种是定时实时上传16路开关信号，一次性的把当前16路开关的高低状态按定时周期传给接收端。

5.输入端开关信号：必须是变化的，如由断开变成闭合，或再由闭合变为断开，开关一变化发射端就把当前开关信号发给接收端同步，一旦前端断开，接收端也随之断开。

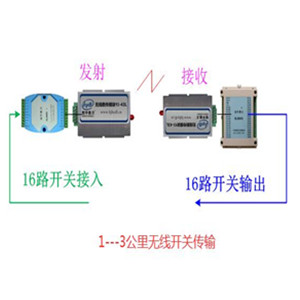

6.功能示意图

二、各无线系统型号对应AI DI AO DO 点位参数特征

说明书	无线传输点位的应用	距离	型号	供电
无线点对点传输（4-20MA）系列
下载>>	无线电台传输2路4-20mA信号	2000米	43F-0.5W-2AI(AO)	DC24V
		200米	43F-10mW-2AI(A0)	DC24V
		2500米	LROA-200-2AI(AO)	DC24V
下载>>	无线电台传输4路4-20mA信号	2000米	43F-0.5W-4AI(AO)	DC24V
		200米	43F-10mW-4AI(A0)	DC24V
		2500米	LROA-200-4AI(AO)	DC24V
下载>>	无线电台传输8路4-20mA信号	2000米	43F-0.5W-8AI(AO)	DC24V
		200米	43F-10mW-8AI(A0)	DC24V
		2500米	LROA-200-8AI(AO)	DC24V
下载>>	无线WIFI传输4-20MA（2路）	外网WIFI	DL5228-WA	DC24V
下载>>	无线WIFI传输4-20MA（4或8路）	外网WIFI	DL5284-WA	DC24V
下载>>	4G/5G传输 2路4-20MA	4G/5G	DL7328A	DC24V
	4G/5G传输 4或8路4-20MA	4G/5G	DL5284-EA	DC24V
	4G/5G传输16路4-20MA	4G/5G	多站发，一站接收	DC24V
无线开关（点对点）传输系列
下载>>	无线电台传输8路开关信号	2000米	DL8088-43F 0.5W	DC24V
		200米	DL8088-43F 10mW	DC24V
		2500米	DL8088-LROA200	DC24V
		3000米	DL8088-43L	DC24V
	无线传输2路开关	200米	43F-10MW-2DIDO	12V
	无线LROA电台传输4路开关	6000米	LORA-5000-4DI(DO)	DC24V
下载>>	无线WIFI传输开关（4路）	外网	DL5148-WA	DC24V
下载>>	无线4G、5G传输开关	4G/5G	DL7348A	DC24V
	其他多站点，多点位传输，请咨询技术后按实际应用情况设计方案、落实
