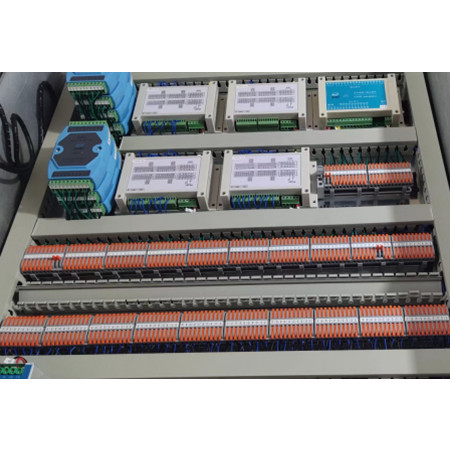

远程控制箱_数传设备箱_DCS系统设备箱

2022/9/16

1、56路4-20MA双向传输

2、系统箱说明

1）现场无线传输距离大约2公里，工厂内环境。

2）现场和DCS控制室各自要传输56路模拟量信号，双向传输

3）选配的通讯电台功率为10W的电台配置，天线馈线为15米的大吸盘天线

4）设计箱内无线电为两套，一套为当前模拟量无线传输电台，另一套是备用485通讯的无线电台

3、模拟量输入接线图

4、各类信号的电控箱说明

1）电控箱体：防爆箱，防雨箱，不修钢箱，普通电控铁箱

2）输入输出信号：可以是单向控制的开关控制，也可以是双向控制，可以是单向的模拟量输出传输，也可以是对传的模拟量传输，可以单一开关信号，也可以开关信号和模拟量信号混合集成于箱内。

3）配置箱体内部接线图纸

4）配置接线图及各配件设备参数说明文档

5）免费提供远程技术指导。

二、各无线系统型号对应AI DI AO DO 点位参数特征

说明书	无线传输点位的应用	距离	型号	供电
无线点对点传输（4-20MA）系列
下载>>	无线电台传输2路4-20mA信号	2000米	43F-0.5W-2AI(AO)	DC24V
		200米	43F-10mW-2AI(A0)	DC24V
		2500米	LROA-200-2AI(AO)	DC24V
下载>>	无线电台传输4路4-20mA信号	2000米	43F-0.5W-4AI(AO)	DC24V
		200米	43F-10mW-4AI(A0)	DC24V
		2500米	LROA-200-4AI(AO)	DC24V
下载>>	无线电台传输8路4-20mA信号	2000米	43F-0.5W-8AI(AO)	DC24V
		200米	43F-10mW-8AI(A0)	DC24V
		2500米	LROA-200-8AI(AO)	DC24V
下载>>	无线WIFI传输4-20MA（2路）	外网WIFI	DL5228-WA	DC24V
下载>>	无线WIFI传输4-20MA（4或8路）	外网WIFI	DL5284-WA	DC24V
下载>>	4G/5G传输 2路4-20MA	4G/5G	DL7328A	DC24V
	4G/5G传输 4或8路4-20MA	4G/5G	DL5284-EA	DC24V
	4G/5G传输16路4-20MA	4G/5G	多站发，一站接收	DC24V
无线开关（点对点）传输系列
下载>>	无线电台传输8路开关信号	2000米	DL8088-43F 0.5W	DC24V
		200米	DL8088-43F 10mW	DC24V
		2500米	DL8088-LROA200	DC24V
		3000米	DL8088-43L	DC24V
	无线传输2路开关	200米	43F-10MW-2DIDO	12V
	无线LROA电台传输4路开关	6000米	LORA-5000-4DI(DO)	DC24V
下载>>	无线WIFI传输开关（4路）	外网	DL5148-WA	DC24V
下载>>	无线4G、5G传输开关	4G/5G	DL7348A	DC24V
	其他多站点，多点位传输，请咨询技术后按实际应用情况设计方案、落实
