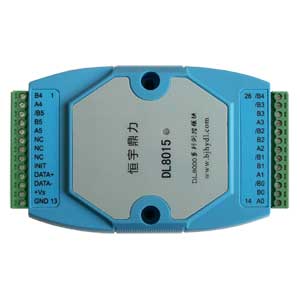

DL8015_铂电阻温度采集_6路铂电阻采集
2022/9/15
- 产品型号：DL8015
- 供电电压：10~30V
- 通信接口：RS485
- 输入类型： RTD 直接相连
- 产品描述：DL8015_铂电阻温度采集_铂电阻_温度采集_温度测量_铂电阻模块
一、产品简介
| DL8015是具有网络数据采集和控制功能的一系列模块。它们提供模拟到数字，数字到模拟，数字输入 / 输出，定时器/计数器和其他的功能，这些模块由一系列指令远程控制成。DL8015是含有 6 通道的温度采集输入模块。 |
二、基本特征
|
1、16位sigma-delta ADC ；各通道独立设置量程并单独校准
2、适用温度范围-200 ～＋600 ； 直接与 RTD ( 电阻温度检测器) 相连 |
三、技术指标
|
1、输入通道 : 6 路 （2/3线 RTD，α 0.00385） ； 2、输入类型 : RTD 直接相连 3、热电阻: 类型 PT100，PT1000 4、采样速率 : 10 样本/秒 5、带宽 : 15.7 Hz ；量程漂移 : 25ppm/℃ ； CMR@50/60Hz : 150dB 6、精度 : ±0.1% （±0.1℃） ； 零漂移 : 0 .5µV/℃ 7、 NMR@50/60Hz : 100dB ； 恒流源 : 200µA ； 隔离 : 3000VDC 8、 输入： +10 到+30 VDC ； 功耗 : 1.0W |
四、产品应用说明及示意图
|
标准的MODBUS协议，可以直接和电脑端各组态软件通讯或和PLC\触摸屏通讯 a-电脑及PLC通过无线电方式和现场的IO模块及PLC实现无线通讯
C-电脑及PLC有线485方式和IO模块及PLC通讯
D-电脑直接通USB-485接电台，和现场的IO模块无线数传通讯
E-主站固定IP服务器电脑通过4G DTU和现场的IO仪表模块通讯
F-普通的可以连外网的电脑和现场4G模块实现无线通讯 （上位机通过虚拟串口和组态软件对接）
|
五、测控模块系列各产品基本特征列表 均RS485 MODBUS-RTU 或ASCII码协议
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
