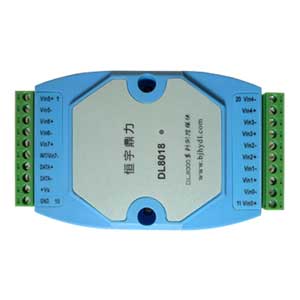

DL8018_8路热电偶模块_温度采集
2022/9/15
- 产品型号：DL8018
- 供电电压：10~30V
- 通信接口：RS485
- 输入类型： J, K,T, E, R, S, B, N, C 型热电偶
- 产品描述：DL8018_热电偶模块_温度采集_温度测量_温度模块
一、产品简介
| DL8000是具有网络数据采集和控制功能的一系列模块。它们提供模拟到数字，数字到模拟，数字输入/输出，定时器/计数器和其他的功能。这些模块由一系列指令远程控制完成。DL8018是含有8通道的模拟量输入模块，具有：3000VDC隔离模拟量输入，24位sigma-delta ADC来提供较高的精度，内置CJC，与热电偶直接连接，指令校准。 |
二、基本特性
|
1、输入通道 :8 路或6 路差分，2 路单端.跳线选择. 2、输入类型 :mV, V, mA(外带125 ohms 电阻) 3、热电偶: 类型 J, K,T, E, R, S, B, N, C 4、采样速率 :10 样本/秒 5、带宽 : 15.7 Hz 6、精度 : 0.1% 7、零漂移 : 0.5mV/℃ 8、量程漂移 : 25ppm/℃ 9、CMR@50/60Hz : 150dB 10、NMR@50/60Hz : 100dB 11、输入阻抗 : 20M Ohms 12、过载电压保护 : ±35V 13、隔离 : 3000VDC 14、输入: +10 到+30 VDC 15、功耗 : 1.0W |
三、量程范围：
模拟量输入
热电偶输入
四、产品应用说明及应用示意图
|
MODBUS-RTU或ASCII码通讯协议，可以和各组态软件通讯及和PLC或触摸屏通讯
a-电脑及PLC通过无线电方式和现场的IO模块及PLC实现无线通讯
C-电脑及PLC有线485方式和IO模块及PLC通讯
D-电脑直接通USB-485接电台，和现场的IO模块无线数传通讯
E-主站固定IP服务器电脑通过4G DTU和现场的IO仪表模块通讯
F-普通的可以连外网的电脑和现场4G模块实现无线通讯 （上位机通过虚拟串口和组态软件对接）
|
五、测控模块系列各产品基本特征列表 均RS485 MODBUS-RTU 或ASCII码协议
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
