DL8018B-8路DS18B20温度采集模块
2022/9/15
一、产品简介
DL8000系列模块是具有数据采集和控制功能的一系列模块。它们提供模拟到
数字，数字到模拟，数字输入 / 输出，定时器/计数器和其他的功能。这些模块
由一系列指令远程控制完成。DL8018B是含有 8 通道的温度采集输入模块。
特征如下：
12位采集分辨率
各通道无需校准
适用温度范围-55 ～＋125℃
直接与传感器连接 DS18B20探头)
支持ModbusRTU通信协议
1、技术指标
模拟输入
输入通道 : 8 路 3 线，共用同组+5V电源
输入类型 : 3 线 DS18B20 直接相连
采样速率 : 2 样本/秒
精度 : ±0.5% （±0.5℃）
分辨率 : ±0.1℃
隔离 : 无
供应功率
输入: +10 到+30VDC
功耗 : < 1.0W
2、内部结构
二、产品应用说明及示意图
|
标准的MODBUS协议，可以直接和电脑端各组态软件通讯或和PLC\触摸屏通讯
a-电脑及PLC通过无线电方式和现场的IO模块及PLC实现无线通讯
|
B-电脑通过4G模块方式和现场的IO模块及PLC实现无线通讯
|
C-电脑及PLC有线485方式和IO模块及PLC通讯
D-电脑直接通USB-485接电台，和现场的IO模块无线数传通讯
E-主站固定IP服务器电脑通过4G DTU和现场的IO仪表模块通讯
F-普通的可以连外网的电脑和现场4G模块实现无线通讯 （上位机通过虚拟串口和组态软件对接）
|
三、测控模块系列各产品基本特征列表 均RS485 MODBUS-RTU 或ASCII码协议
|
五、测控模块系列各产品基本特征列表 均RS485 MODBUS-RTU 或ASCII码协议
|
说明书下载
|
型号
|
供电
|
接口
|
协议
|
主要功能特征
|
|
说明书下载
|
DL8050
|
DC24V
|
RS485
|
MODBUS-RTU
|
7入8出开关量模块，输入开关可计数 输出开关为功率三极管输出
|
|
DL8060
|
DC24V
|
RS485
|
MODBUS-RTU
|
4路有源数字量输入，4路继电器输出（触点容量为AC250V 0.5A）
|
|
DL8048
|
DC24V
|
RS485
|
MODBUS-RTU
|
8路开关采集（干接点和有源），4路继电器输出（触点容量AC250V 5A）
|
|
DL8088
|
DC24V
|
RS485
|
MODBUS-RTU
|
8路隔离开关采集，8路继电器输出（AC250V 10A）
|
|
DL8053
|
DC24V
|
RS485
|
MODBUS-RTU
|
16路开关信号采集，可与DL8043做16路开关信号点对点传输
|
|
DL8043
|
DC24V
|
RS485
|
MODBUS-RTU
|
16路继电器输出（触点容量AC250V 0.5A）,可与8053模块做16路点对点传输
|
|
D02
|
DC24V
|
RS485
|
MODBUS-RTU
|
4路开关采集+2路继电器输出
|
|
DL8000-25
|
DC24V
|
2个485
|
MODBUS-RTU
|
25路三极管（功率管开关输出）
|
|
|
DL6900
|
DC24V
|
网口+485
|
MODBUS-TCP或RTU
|
网口+485+4DI+2DO
|
|
|
DL6988
|
DC24V
|
网口+485+232
|
TMODBUS-TCP或RTU
|
8路DI+8DO+2AI (开关可采状态，可开关计数)
|
|
说明书下载
|
DL8084
|
DC24V
|
RS485
|
MODBUS-RTU
|
4路模拟量采集，8路模拟量输出
|
|
DL8028
|
DC24V
|
RS485
|
MODBUS-RTU
|
8路DC0-10V或4-20MA采集，两路0-10V或4-20MA输出
|
|
DL8017
|
DC24V
|
RS485
|
MODBUS-RTU
|
8路模拟量采集，隔离通道采集，0-20MA; DC0-10V;DC0-5V 可采集负电压
|
|
DL-D248
|
DC24V
|
RS485
|
MODBUS-RTU
|
8路4-20MA(0-5V)，4路开关DI采集，2路继电器输出
|
|
DL8022
|
DC24V
|
RS485
|
MODBUS-RTU
|
两路隔离模拟量输出： DC0-10V DC4-20MA
|
|
A02
|
DC24V
|
RS485
|
MODBUS-RTU
|
2路0-20MA采集
|
|
16ao
|
DC24V
|
RS485
|
MODBUS-RTU
|
16路4-20MA输出
|
|
说明书下载
|
温湿度采集
|
DC24V
|
RS485
|
MODBUS-RTU
|
1路温度+湿度采集 温度采集范围-40---+125度
|
|

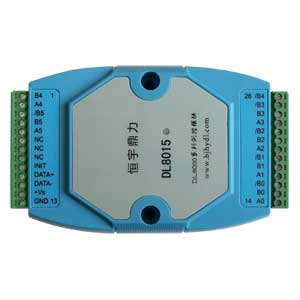

DL8015
|
DC24V
|
RS485
|
MODBUS-RTU
|
6路PT100采集，两线三线均可 采集温度-150--+600摄氏度
|
|
DL8018
|
DC24V
|
RS485
|
MODBUS-RTU
|
8路K型热电偶采集
|
|
DL8018B
|
DC24V
|
RS485
|
MODBUS-RTU
|
8路18B20温度采集，采集范围-50---+150度
|
|
DL8000-50
|
DC24V
|
485
|
MODBUS-RTU
|
50路温度采集NTC热敏传感器50K，采集-20---+200度
|
|
|
|
