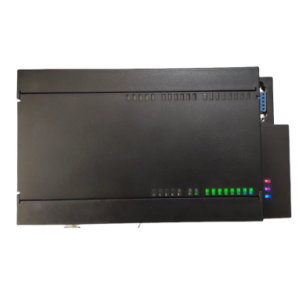

网口模块+网口+RS485+232+8DI+8DO+2AI模块
2022/9/15
- 产品型号：网口+RS232+RS485+8DI+8DO+2AI模块
- 供电电压：10~30V
- 通信接口：1个RJ45+1个RS485+1个RS232
- 支持网路：232+RS485+网口internet （可插接核心板：WIFI板和4G/5G核心板转成无线模块）
- 产品描述：网口+RS232+RS485三个通讯口可同时通讯8DI 8DO+2AI数据
一、产品简介
RS232+RS485和网口模块，内置8DI采集，8DO继电器输出 ，2AI模拟量采集，高速通讯模块，开关量DI可采集0和1状态，且能计数0和1的累计周期计数。适用于工厂里机器设备的状态及相关运行参数的监测，内部插接上WIFI核心板，可变为无线WIFI模块， 内部插接上4G/5G核心板，可转变为无线4G 5G模块。
二、模块功能特征说明
网口+RS485+RS232+8DI+8DO+2AI工控监测模块。
1、供电DC12--24V 2A
2、网口:1个
3、RS485接口：1个
4、RS232接口：1个
5、协议规则：
1）网口走MODBUS-TCP协议
2）RS485和232接口走MODBUS-RTU规约
3）8DI可采集高低状态，可计数，可接接近开磁。
4）8DO继电器输出 AC220V 5A触点容量，可直接驱动小设备或驱动中间继电器以带动大设备
5）两路4-20MA采集
6）支持串口升级程序
7）支持内部插接WIFI核心板转变为无线WIFI模块
8）支持内部插接4G/5G核心板转变为无线4G、5G模块。
9）支持订制新功能模块及上位机软件
6、支持固件升级，方便客户升级
三、技术指标
1、工作温度： －30～＋70℃
2、输入电压： DC 10-30V
3、接口标准： 网口、RS485、RS232接口+8DI数字量输入+8DO输出+2AI采集
4、重 量： 120g
5、工作电流： ≤155mA（DC12V电源）。 (建议使用500mA以上电源)
6、主从RS485接口速率： 1200bps ~ 115200可编程 ，串口独立，高速隔离。
7、网口接口： 8针RJ45
8、保 护： 2KV电磁隔离
四、网口模块图片标识图及指示灯说明
1、网口仪表模块功能块图说明
2、仪表24V电源供电端子，电源并列两路，一路给接近开关供电使用，及电路板供电复位开关。
3、网口+1路RS485+1路RS232(接线端子+标准9针母头，使用时要么用接线端子，要么用9孔标准接口)
4、开关量采集端，24V供电端子可为接近开关供电，接采集开关状态，可开关计数
5、接近开关接线图：接NPN光电开关： 24V电源正极接光电开关的棕线和接DI1 黑线接IGS, 兰线接24V的负极形成回路
6、8路继电器输出端子
7、2路4-20MA采集端子
8、指示灯
1）电源及网口指示灯
2）开关采集通道指示灯
3）继电器输出通道指示灯
网口模块各型号特征
说明书下载
型号
通讯接口
供电
(网口模块)功能说明
DL6900
网口+485
DC24V
网口转串口（485）模块，可网口MODBUS-TCP转串口MODUBS-RTU协议,可网口和串口数据码透明传输，可做网口连拉外网路由器和平台主站通讯方式。
DL6988
网口+485+232
DC24V
网口转串口，可网口MODBUS-TCP转串口MODUBS-RTU协议,可网口和串口数据码透明传输，具8DI+8DO+2AI 可扩展4G/5G模块，变为超组 5G数传功能终端。
网口转HART协议
网口+485+HART接口
DC24V
网口走MODBUS-TCP协议，485走MODBUS-RTU规约，4路HART仪表接口
多口协议模块
网口+两个485
DC24V
网口和485和做主通讯口， 网口走MODBUS-TCP， 主485走MODBUS-RTU规约， 从485接口连接多台MODBUS协议的仪表，可扩展功能增加4G/5G核心板，变5G数传终端
DL7902
网口+485+4G/5G
DC24V
内置系统，做4G/5G网关路由器功能，可使用公司平台，连接现场的仪表和主站电脑之间无线通讯，可选择固定IP连接模块，当5G DTU终端和用户固定IP平台通讯，可设置成路由器，网口连接摄像头及无线路由功能
DL7900
网口+485+4G
DC24V
网口DTU模块，网口可传输MODBUS-TCP协议，主用于一主多从的PLC之间的无线数传
DL7902-W
网口+485+WIFi
DC24V
无线WIFI路由器网关功能，最多可无线连接8台无线模块终端，用于设备在近距离范围内的无线WIFI通讯。参考DL7902-5G
