DL6900A(协议转换模块) 网口转串口_网口模块_RJ45模块_RJ45转串口
2022/9/15
- 产品型号：DL6900A
- 供电电压：10~30V
- 通信接口：RJ45+2个RS485
- 支持网路：internet
- 产品描述：DL6900A_网口转串口_网口模块_RJ45模块_RJ45转串口
一、产品简介
DL6900A是一款网口转串口模块，内嵌TCP/IP协议栈，将TCP/IP数据包透明转换成串口的数据(也可网口TCP和485口的RTU转换)，产品体积小，功耗低，精致铝合金金属外壳，保护产品抗压，抗摔，抗干扰。搭载ARM处理器，速度快，相应迅速，稳定性高.
二、基本特性
多口协议转换模块，独立串口高速隔离通讯，两个主通讯口（RJ网口+主485通讯口）同时读取从485上所挂载的多台MODUBS-RTU规约仪表通讯，主RS485口问询的响应主RS485口，网口问询的响应给网口， 主网口和主485口都针对于从485口上的仪表设备通讯。从而实现多口同时通讯下位机多台设备数据。
1、供电DC12--24V 1A
2、网口:1个
3、RS485接口：两个高速隔离485接口， 电源边上的485为从485接口，网口边上的为主485通讯口。
4、协议规则：
1）网口走MODBUS-TCP协议 支持网口MODBUS-TCP转串口MODBUS-RTU
2）主485口接DCS的走MODBUS-RTU规约
3）从485口走MODBUS-RTU 规约（接现场的MODBUS-RTU协议的仪表）
5、支持固件升级，方便客户升级
三、技术指标
1、工作温度： －30～＋70℃
2、输入电压： DC 7-30V
3、接口标准： RS232、RS485 集成了2种电平接口
4、重 量： 120g
5、工作电流： ≤155mA（DC12V电源）。 (建议使用500mA以上电源)
6、主从RS485接口速率： 1200bps ~ 115200可编程 ，串口独立，高速隔离。
7、网口接口： 8针RJ45
8、保 护： 2KV电磁隔离
四、协议转换模块图片标识图及指示灯说明
1、协议转换模块图片
2、接现场仪表的从485接口及供电 VCC正极，VSS负极，范围DC10--24V 1A
3、指示灯：第一个灯为蓝灯，第二个灯为绿灯，第三个灯为红灯
1）上电初始化后模块蓝灯慢闪。待机状态也是如此一样
2） 网口通讯数据时蓝灯快闪
3）从485接口通讯灯，绿灯快闪
4）主485口通讯时红灯快闪。
5）内部硬件看门狗触发重启时，能看到三个灯一起亮灭一次。

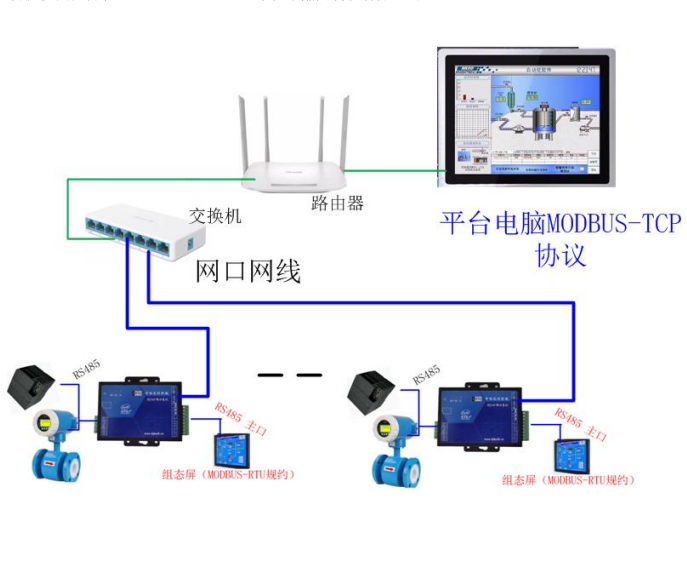

五、通讯示意图
1、满足现场设备工作同时，协议模块的网口通过交换机局域网到上位机电脑平台（单套示意图）
2、多套系统示意图（网口组建局域网，上位机使用组态软件TCP协议）
四、测试实例测试
1、从485口连接两台RTU小模块测试
2、两个从站RTU模块协议参数
1）1号模块的协议 16进制协议，02功能码， 读开关输入的 （站号为01 起始变量为0 长度是两个通道，功能码为02）
3）2号模块的变量协议如下 用03功能码，读模拟量输入的 （站号为02 功能码为03 变量起始为0 长度读两个通道）
2、主站通讯口测试网口TCP和主485口RTU，
1） 由于此组态软件的，TCP测试和RTU测试一次只能正常通讯一个设备，所以上位机TCP通讯我们选01号模块通讯， 主485口通讯我们选02号模块通讯，同时通讯如下截图
2)我们上位TCP通讯选02号模块，主485通讯口我们选01号模块，同时通讯如下图
3、总结功能：
1）主站网口走TCP通讯，可以同时通讯所有从站的RTU仪表，
2）主站RS485接口，可以同时通讯所有从站的RTu仪表
3）主站网口和主站RS485接口，可以同时通讯各自的RTU仪表
说明书下载
型号
通讯接口
供电
(网口模块)功能说明
DL6900
网口+485
DC24V
网口转串口（485）模块，可网口MODBUS-TCP转串口MODUBS-RTU协议,可网口和串口数据码透明传输，可做网口连拉外网路由器和平台主站通讯方式。
DL6988
网口+485+232
DC24V
网口转串口，可网口MODBUS-TCP转串口MODUBS-RTU协议,可网口和串口数据码透明传输，具8DI+8DO+2AI 可扩展4G/5G模块，变为超组 5G数传功能终端。
网口转HART协议
网口+485+HART接口
DC24V
网口走MODBUS-TCP协议，485走MODBUS-RTU规约，4路HART仪表接口
多口协议模块
网口+两个485
DC24V
网口和485和做主通讯口， 网口走MODBUS-TCP， 主485走MODBUS-RTU规约， 从485接口连接多台MODBUS协议的仪表，可扩展功能增加4G/5G核心板，变5G数传终端
DL7902
网口+485+4G/5G
DC24V
内置系统，做4G/5G网关路由器功能，可使用公司平台，连接现场的仪表和主站电脑之间无线通讯，可选择固定IP连接模块，当5G DTU终端和用户固定IP平台通讯，可设置成路由器，网口连接摄像头及无线路由功能
DL7900
网口+485+4G
DC24V
网口DTU模块，网口可传输MODBUS-TCP协议，主用于一主多从的PLC之间的无线数传
DL7902-W
网口+485+WIFi
DC24V
无线WIFI路由器网关功能，最多可无线连接8台无线模块终端，用于设备在近距离范围内的无线WIFI通讯。参考DL7902-5G
