网口模块_网口+RS485转HART协议模块_HART转485（网口）
2022/9/15
- 产品型号：HART转485/网口
- 供电电压：10~30V
- 通信接口：RJ45+1个RS485+4路HART传感器接口
- 支持网路：RS485+网口internet
- 产品描述：4路HART传感器转RS485和网口通讯
一、产品简介

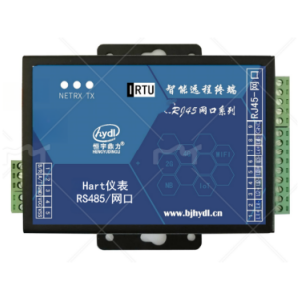

HART转485和网口模块，内嵌TCP/IP协议栈，将HART传感器数据转换成串口485数据(及网口数据)，产品体积小，功耗低，精致铝合金金属外壳，保护产品抗压，抗摔，抗干扰。搭载ARM处理器，速度快，相应迅速，稳定性高.
二、模块功能特征说明
网口+RS485(HART协议转换模块)，RS485接口走MODBUS-RTU协议，网口走MODBUS-TCP协议，采集通道4路接HART协议的传感器。使用功能就是从网口和RS485接口上同时读取现场HART传感器数据。
1、供电DC12--24V 2A
2、网口:1个
3、RS485接口：1个
4、HART接口通道：4个
5、协议规则：
1）网口走MODBUS-TCP协议
2）RS485接口走MODBUS-RTU规约
3）采集通道接HART协议传感器（罗斯蒙特仪表传感器）。
6、支持固件升级，方便客户升级
三、技术指标
1、工作温度： －30～＋70℃
2、输入电压： DC 10-30V
3、接口标准： 网口、RS485、HART接口
4、重 量： 120g
5、工作电流： ≤155mA（DC12V电源）。 (建议使用500mA以上电源)
6、主从RS485接口速率： 1200bps ~ 115200可编程 ，串口独立，高速隔离。
7、网口接口： 8针RJ45
8、保 护： 2KV电磁隔离
四、协议转换模块图片标识图及指示灯说明
1、HART仪表模块功能块图说明
2、仪表485接口及供电 VCC正极，VSS负极，范围DC10--24V 1A
3、指示灯：第一个灯为蓝灯，第二个灯为绿灯，第三个灯为红灯
1）上电初始化后模块蓝灯慢闪。待机状态也是如此一样
2） 网口通讯数据时蓝灯快闪
3）从485接口通讯灯，绿灯快闪
4）主485口通讯时红灯快闪。
5）内部硬件看门狗触发重启时，能看到三个灯一起亮灭一次。
五、HART仪表接线图示
HART仪表接线通道上且只要一路通道并联250欧姆高精度电阻
1、全接4线制HART仪表接线图（四线：两根信号和两根供电）
2、接四线制和两线制HART传感器 (此图4线制接法：24V电源接传感器+端子，传感器-端子接采集通道L4+ , 然后 L4-接24V电源的负极形成回路测电源)
4、在一个采集通道上，接多个两线制传感器，并联方式。（24V电源正极接L3+, 所有的-接在一起和24V负极连接。所有的+接一起接L3-端子上）
6、两线制传感器并联一个通道接法
四、测试实例测试
1、RS485通讯：
2、网口MODBUS-TCP通讯
网口模块各型号特征
说明书下载
型号
通讯接口
供电
(网口模块)功能说明
DL6900
网口+485
DC24V
网口转串口（485）模块，可网口MODBUS-TCP转串口MODUBS-RTU协议,可网口和串口数据码透明传输，可做网口连拉外网路由器和平台主站通讯方式。
DL6988
网口+485+232
DC24V
网口转串口，可网口MODBUS-TCP转串口MODUBS-RTU协议,可网口和串口数据码透明传输，具8DI+8DO+2AI 可扩展4G/5G模块，变为超组 5G数传功能终端。
网口转HART协议
网口+485+HART接口
DC24V
网口走MODBUS-TCP协议，485走MODBUS-RTU规约，4路HART仪表接口
多口协议模块
网口+两个485
DC24V
网口和485和做主通讯口， 网口走MODBUS-TCP， 主485走MODBUS-RTU规约， 从485接口连接多台MODBUS协议的仪表，可扩展功能增加4G/5G核心板，变5G数传终端
DL7902
网口+485+4G/5G
DC24V
内置系统，做4G/5G网关路由器功能，可使用公司平台，连接现场的仪表和主站电脑之间无线通讯，可选择固定IP连接模块，当5G DTU终端和用户固定IP平台通讯，可设置成路由器，网口连接摄像头及无线路由功能
DL7900
网口+485+4G
DC24V
网口DTU模块，网口可传输MODBUS-TCP协议，主用于一主多从的PLC之间的无线数传
DL7902-W
网口+485+WIFi
DC24V
无线WIFI路由器网关功能，最多可无线连接8台无线模块终端，用于设备在近距离范围内的无线WIFI通讯。参考DL7902-5G
点击以下图标可以查看各功能系列产品
