DL7500_4G DTU模块_通讯固定IP服务器
2022/10/9
一、产品主功参数及功能
传输模式：数据透传，485通讯外接PLC及各类仪器仪表MODBUS-RTU通讯
二、使用4G DTU模块无线组网示意图
外观尺寸：100*66*27mm 可导轨安装
供电电压：DC 7-24V 1A ≤85mA（DC12V电源，等待接收状态）。≤2A（发射状态，瞬时峰值）
数据通讯接口：RS485+RS232+TTL+USB
应用场景：电力、水利、石油、化工、铁路、水文等行业领域的数据监测及控制
中心站监测软件：支持各厂家的组态软件应用或自编软件
对接设备：可使用485数据口直连通讯或为用户提供小插板与终端设备集成一体
网络配置选择：4G全网7模、移动4G全网、NB-IOT
程序升级：支持现场串口升级程序（由厂家提供下载包）
DDP厂家协议或纯透明传输组网:多个设备终端和固定云服务器通讯
MQTT协议：用户自己服务器（厂家配套软件）：可以实现多个本地端普通连外网的电脑作通讯主站和现场的多台设备终端通讯，可以实现终端对终端（多对多的通讯方式）。查看应用讲解时可多参考我们网页的组网应用示意图

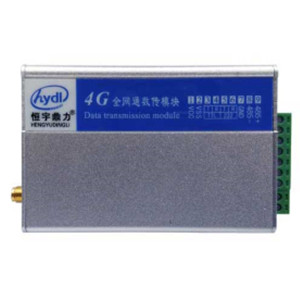

DL7500产品图片
接线端子：供电 VCC正极，VSS负极，TTL，232.485用户使用自行选择其一
1.项目组网设计为：上位机为固定IP云服务器中心应用，支持一对多通讯，支持MODBUS-RTU通讯 如下示意图，服务器电脑上安装厂家的虚拟串口和组态软件对接，或和自编项目管理软件对接，应用特点：固定服务器对现场终端组网
2.用户方提供云端服务器（我们厂家免费MQTT平台配套软件），可以实现以下组网示意图特点：可以实现普通连外网的本地电脑做中心和现场多台4G终端通讯，可以实现多中心对多从站组网模式，透传，支持MODBUS-RTU协议或其他协议。 （此组网方式支持不同的数据协议的各种模块同时组网，类拟于万物互联的模式）
3.用户方提供云端服务器（我们厂家免费提供的MQTT平台），可以实现以下组网示意图，特点：可以实现多台不连网的电脑或PLC或触摸屏通过串口连接一个4G主模块做中心监测，可以实现多中心对多从站组网模式，透传，支持MODBUS-RTU协议或其他协议。（此组网方式支持不同的数据协议的各种模块同时组网，类拟于万物互联的模式
三、4G物联_微信测控终端及4G_RTU数传模块列表
说明书下载
型号
供电
接口
4G/5G模块终端主要功能特征
DL7300
Dc24v
TTL/485/232
1)可以实现多个PLC之间的1主多从站的无线数据传输 2）可以实电脑和PLC或其他仪表之间的无线数据传输
DL7500
Dc24v
TTL/485/232
1)主要用现场仪表连接DTU后和服务器（固定IP通讯）之间的通讯 2）可HTTP或MQTT,也可以TCP纯透传或使用厂家串口软件，组态通讯都可。
DL7900
DC24V
网口+485
4G /5G DTU+网口+485 可用于PLC网口MODBUS-TCP协议一对多传输,和485 MODBUS-RTU设备数据的传输
DL7902
DC24V
网口+485
4G/5G+网口+485+路由器网关，可传输PLC数据，可做4G/5G网关接摄像头，主站可用于普通电脑，也可固定IP服务器
DL7348
DC24V
RS485/232
4G+485+8DI+4DO,可用于PLC（电脑组态）和PLC之间的一对多的通讯组网
DL7348A
DC24V
RS485/232
主用于开关量点对点的无线4G传输，最多传输4路开关，免费配套手机平台查询点位信号
DL7328
DC24V
RS485/232
4G+485+8AI+2AO,可用自身的输入输出和485外扩展设备和PLC（组态）实现无线通讯
DL7328A
DC24V
RS485/232
主要用于4-20MA无线点对点4G传输, 可双向传输模拟量信号，免费配套手机平台查看点位信号
DL7528
DC24V
RS485/232
4G+485+8AI+2AO,可HTTP或MQTT协议与服务器平台通讯,按用户协议修改对接 （主要通讯固定IP服务器）
DL7548
DC24V
RS485/232
4G+485+8DI+4DO,可HTTP或MQTT协议与服务器平台通讯,按用户协议修改对接 （主要通讯固定IP服务器）
DL5148
DC24V
RS485/232
4G/5G+8DI+4DO+485,可用多个PLC（电脑组态通讯）,配套微信公众号数据监测平台，也可当独立的智能单元使用支持动态IP服务器或固定IP服务器
DL5148-W
DC24V
RS485/232
WIFI传输,现场要具备外网热点覆盖,用于点对点开关传输,配套微信公众号数据监测平台,也可当不用放卡的DTU功能使用
DL5228
DC24V
RS485/232
4G+8AI+2AO+485,可用PLC和PLC之前通讯或电脑和PLC仪表这间的无线通讯，也可当独立的智能单元使用,配套微信公众号数据监测平台，支持动态IP电脑服务器或固定IP的服务器。
DL5228-W
DC24V
RS485/232
WIFI传输,现场要具备WIFI热点覆盖,用于4-20mA点对点传输,配套免费数据监测平台，也可当DTU功能使用（不用放流量卡）
DL5284
DC24V
RS485/232
4G/5G+4AI+8AO+485,可用多个PLC（无线通讯）,也可当独立的智能单元使用，配套微信公众号数据监测平台，支持动态IP电脑服务器或固定IP服务器
DL5284-W
DC24V
RS485/232
现场需外网WIFI热点覆盖，用于4或8路4-20mA点对点传输 配监测平台，也可当不放流量卡的DTU功能使用
