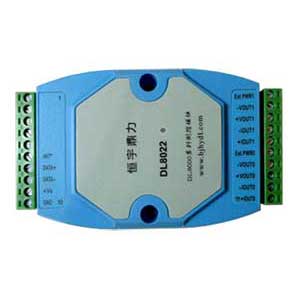

DL8022_模拟量输出_2路模拟量输出
2022/9/15
- 产品型号：DL8022
- 供电电压：10~30V
- 通信接口：RS485
- 输出类型：V，mA
- 产品描述：DL8022_模拟量输出_模拟量模块_电压输出_电流输出
一、产品简介
|
DL8000 是具有网络数据采集和控制功能的一系列模块。它们提供模拟到数字，数字到模拟，数字输入/输出，定时器/计数器及其他一些功能。这些模块可由一系列指令远程控制。 DL8022是带有 12位输出且有当前值回读功能的双通道模拟量输出模块 |
二、基本特性
|
1、1000VDC光隔离模拟量输入 ；上电模拟量输出可编程 2、输出斜率可编程； 软件校准 技术指标 1、输出通道： 2 2、输出类型： 电流：0到20mA, 4到20mA 3、电压： 0到10V 4、精度： ±0.1%FSR (FSR：满量程范围) 5、分辨率： ±0.02%FSR ； 回读精度： ±1%FSR 6、可编程输出斜率： 0.125到1024mA/秒，0.0625到512V/秒； 温度系数： ±25ppm/°C 7、零点漂移： 电压输出：±30μV/°C ；电流输出： ±0.2μA/°C 8、隔离： 1000VDC 通道隔离 ； 外部24V： 1050ohms ； 9、输出电压负载能力：最大10 mA； 电流负载阻抗： 内部电源：500ohms 10、供电电压：+10到+30VDC； 功耗： 3W |
三、内部结构图
四、产品应用说明及示意图
|
支持MODBUS-RTU或ASCII协议，支持输出两路模拟量信号，可与组态软件或自编软件直接对接控制模拟量输出应用。
a-电脑及PLC通过无线电方式和现场的IO模块及PLC实现无线通讯
C-电脑及PLC有线485方式和IO模块及PLC通讯
D-电脑直接通USB-485接电台，和现场的IO模块无线数传通讯
E-主站固定IP服务器电脑通过4G DTU和现场的IO仪表模块通讯
F-普通的可以连外网的电脑和现场4G模块实现无线通讯 （上位机通过虚拟串口和组态软件对接）
|
五、测控模块系列各产品基本特征列表 均RS485 MODBUS-RTU 或ASCII码协议
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
