DL8017_模拟量输入_8路模拟量采集
2022/9/15

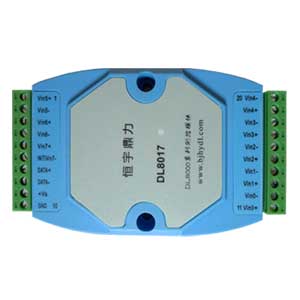

- 产品型号：DL8017
- 供电电压：10~30V
- 通信接口：RS485
- 输入类型：V，mV，mA(外带120 ohms 电阻)
- 产品描述： DL8017_模拟量输入_模拟量测量_模拟量采集
产 品 说 明
| DL8000是具有网络数据采集和控制功能的一系列模块。它们提供模拟到数字，数字到模拟，数字输入/输出，定时器/计数器和其他的功能。这些模块由一系列指令远程控制完成。 |
一、基本特征
|
1、1000VDC 隔离模拟量输入 2、24位sigma-delta ADC来提供较高的精度软件校准 |
二、技术指标
|
1、输入通道：8路或6路差分，2路单端。跳线选择
2、输入类型：mV, V, mA(外带125 ohms 电阻)采样速率: 10 样本/秒 3、量程漂移：25ppm/°C 4、输入阻抗：20M Ohms 5、输入电压：+10到+30 VDC 6、带宽： 15.7 Hz ； 精度： ±0.01% ；隔离： 1000VDC 7、功耗： 1.3W ； CMR： 86dB ； 零漂移： 20μV/°C ； 过载电压保护：±35V |
三、量程范围
 |
四、产品应用说明及应用示意图
标准MODBUS-RTU或ASCII通讯协议，可直接连接各组态软件或相关MODBUS-RTU测试软件
a-电脑及PLC通过无线电方式和现场的IO模块及PLC实现无线通讯
B-电脑通过4G模块方式和现场的IO模块及PLC实现无线通讯
C-电脑及PLC有线485方式和IO模块及PLC通讯
D-电脑直接通USB-485接电台，和现场的IO模块无线数传通讯
E-主站固定IP服务器电脑通过4G DTU和现场的IO仪表模块通讯
F-普通的可以连外网的电脑和现场4G模块实现无线通讯 （上位机通过虚拟串口和组态软件对接）
五、测控模块系列各产品基本特征列表 均RS485 MODBUS-RTU 或ASCII码协议
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
