DL5148-WIFI(DTU功能)支持服务器动态IP
2022/9/15
- 产品型号：DL5148-W (外网DTU)
- 供电电压： 24V
- 通信接口：RS232、RS485 、TTL（任选其一）
- 支持网路：WIFI
- 产品描述：DL4300_WIFI模块_WIFI数传_WIFI通信_WIFI数传模块_WIFI通信模块
一、产品简介
| 使用 DL4300WIFI(DTU)模块,数据传输和GPRS-DTU一样用于无线数据传输,和GPRS模块的应用区别在于，GPRS模块内部放置物联卡达到联网方式远程传输数据,而WIFI（DTU）模块不需要放物联卡,但必须是设备现场有外网网络信号（无线路由热点）,WIFI模块通过热点联网达到传输数据的目的。使用时通过串口连接现场设备(如PLC,IO模块,各类仪器仪表).和中心站(服务器)组态软件无线远传通讯. |
二、基本特点
|
1、 不需要 关心模块的射频电路部分（使用的是移动运营商的公网）。及相关硬件连接。
2、 不需要 关心无线局域网通信协议 3、 不需要 用户单独拥有一个固定的IP 地址。使用动态域名方式，用户可自由设置主机IP或域名、端口号等参数。 4、 直接连接路由器，支持WPA/WPA2安全模式 5、 具有格式及透明传输两种传输方式。 6、 与各种组态软件直接连接无须专用的驱动程序（对用户而言WIFI传输设备就相当于一条看不见的串口线）。 7、RS232、RS485、TTL 三种电平接口，用户任选其一。 8、主要特点：现场必须具备外网WIFI热点，WIFI终端搭载上外网热点，实现连外网，实现数据传输系统的组网 |

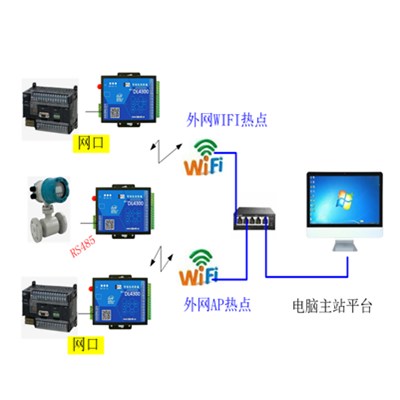

三、DL4300-WIFI(走厂家服务器平台)组网应用示意图
|
1、现场必须具备外网热点，主站电脑平台实现一对多的组网，主站电脑使用网线连接到交换机或无线连接WIFI
|
|
2、主站是电脑或PLC ， 现场有外网WIFI覆盖，实现一对多的无线通讯组网
|
|
3、现场具备外网热点覆盖，实现一对一的开关信号无线WIFI传输，发射端采集浮球开关信号实时传输给接收端对应输出开关启停水泵
|
|
4、现场具备外网热点覆盖，实现一对一的4-20MA信号无线WIFI传输，发射端采集4-20MA信号实时传输给接收端对应输出4-20MA
|
|
5、现场具备外网热点覆盖, 主站可以组态电脑+手机端平台， 实现仪表数据的检测管理， 现场WIFI终端可采集AI DI， 可控DO AO，可485外仪表
|
四、技术指标
|
1、工作温度： －30～＋70℃
2、天线阻抗： 50Ω 3、输入电压： DC24V/2A电源 4、接口标准： RS232、RS485、TTL 三种电平接口，用户任选其一。 5、重 量： 50g 6、接口速率： 可编程（见响应列表） 7、频率范围： 2.4G支持WPA/WPA2安全模式 8、发射功率： 802.11b模式下 +19.5dBm 9、接收灵敏度： 802.11b模式下 91db 10、工作电流： 无收发数据空闲状态电流：25(±10) mA，收发数据空闲状态电流：100(±10) mA |
| 五、各WIFI终端功能特征列表 | ||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||
|
