无线串口WIFI传输_WIFI局域网传输_无线内网传输_
2022/9/15
- 传输方式：WIFI
- 传输距离：内网传输
- 功能：485通讯+输入输出
- 产品描述：无线串口WIFI传输_WIFI局域网传输
|
一、产品特点 具备网口或RS485接口，集成于WIFi传输模式，使用工控自动化项目，借助于内网（局域网内各交换机所拓展的内网AP热点），实现在内网AP热点覆盖范围内的一对多的设备仪表通讯，如PLC或电脑做主站，通过WIFI终端，实现和多个从站仪表设备之间的数据采集处理，此类系统相对网络传输来说，属于隔离的内网传输系统，隔离性安全性等级相对较高的一种系统组网。 1、DC24V供电 2、通讯口：网口或RS485/232 3、WIFI传输 |
||||||||||||||||||||||||||||||||||||||||||||||||||
|

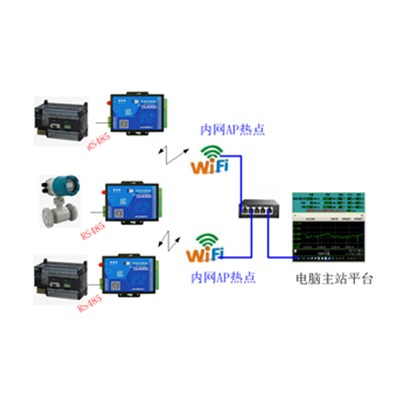

二、内网传输的各应用案例组网图如下： |
||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||
|
三、各WIFI终端功能特征列表
说明书
型号
串口
供电
(WIFI终端模块)功能说明
DL4200
RS485/232
DC24V
客户订制款，主用于在现场使用手机APP通过WIFI终端，以实现和设备的通讯
DL5148-W（内网）
RS485/232
DC24V
用于内网局域网组网通讯，无线通讯 具备8DI+4DO+485+WIFI（局域网无线组网数据传输），实现现场的下位仪表和上位设备之间的无线通讯
DL5228-W（内网）
RS485/232
DC24V
用于内网局域网组网通讯，无线通讯 具备8AI+2AO+485+WIFI（局域网无线组网数据传输），实现现场的下位仪表和上位设备之间的无线通讯
DL5284-W（内网）
RS485/232
DC24V
用于内网局域网组网通讯，无线通讯 具备4AI+8AO+485+WIFI（局域网无线组网数据传输），实现现场的下位仪表和上位设备之间的无线通讯
DL5148-W（外网DTU）
RS485/232
DC24V
现场需要具备外网热点覆盖，可不用放卡无线连接外连外网热点AP当成4G 5GDTU模块使用和组网，模块具8DI+4DO+485+WIFI(DTU),能实现远距离的工控无线组网，可配合4G，5G终端一起组网
DL5228-W（外网DTU）
RS485/232
DC24V
现场需要具备外网热点覆盖，可不用放卡无线连接外连外网热点AP当成4G 5GDTU模块使用和组网，模块具8AI+2AO+485+WIFI(DTU),能实现远距离的工控无线组网，可配合4G，5G终端一起组网
DL5284-W（外网DTU）
RS485/232
DC24V
现场需要具备外网热点覆盖，可不用放卡无线连接外连外网热点AP当成4G 5GDTU模块使用和组网，模块具4AI+8AO+485+WIFI(DTU),能实现远距离的工控无线组网，可配合4G，5G终端一起组网
DL5228-WA（模拟量点对点）
RS485/232
DC24V
无线连接使用现场的外网AP热点，能实现发射端和接收端之间传输2路4-20MA信号的互传，发射端和接收端也可以一方是4G终端来配套传输4-20MA,(两边都是WIFI也可局域网途径实现4-20MA传输)
DL5284-WA（模拟量点对点）
RS485/232
DC24V
无线连接使用现场的外网AP热点，能实现发射端和接收端之间传输4路(或8路)4-20MA信号的传输，发射端和接收端也可以一方是4G终端来配套传输4-20MA,(两边都是WIFI也可局域网途径实现4-20MA传输)
DL5148-WA（开关点对点）
RS485/232
DC24V
无线连接使用现场的外网AP热点，能实现发射端和接收端之间传输4路开关信号，可单向或双向传输，发射端和接收端也可以一方是4G终端来配套传输开关，两边WIFI模式也能通过建立局域网途径，而实现点对点传输
|
||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
