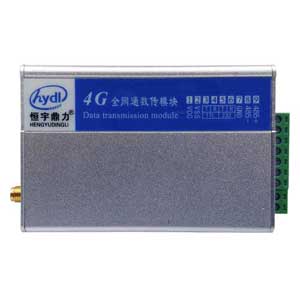

DL7100_4G全网通串口短信模块_plc短信报警模块

2022/9/2

供电：DC7-24V
接口：TTL,RS485,RS232
型号：DL7100
尺寸：100*66*27MM
产品描述：4G短信传输模块，短信传输模块，串口短信模块

该机型为4G全网通串口短信模块，通过串口连接设备，连接单片机设备或电脑作为设备串口外置短信功能使用，这种应用主要是在和短信连接的设备里做编程，如果设备不能编程就要重新根据需要选择配置短信模块的型号，该短信模块是针对于工业设备使用来设计，性能稳定，使用方便，被广泛应用于电力、水利、石油、化工、铁路、水文、区域报警及其他行业的遥控、遥测、遥信、遥感、遥调等领域。

一、基本功能及特点

♦ 支持4频GSM网络无线数据传输

♦ 支持手机和短信模块或短信模块与短信模块之间的短信传输或数据控制控

♦ 短信内容长度120个字节或长短信500字节版本

♦ 具有格式和透明传输两种数据传输方式♦ 支持总线式的被动传输数据方式
♦ 具有省电和正常两种工作方式
♦ 具有四字节密码，能够提供稳定的数据传输，使上位机免受不明数据干扰
♦ 支持外部设备通过串口数据让短信模块群发号码表短信报警。
♦ 支持在短信模块设置100条短信内容及100个号码，用户设备串口通发送三个字节的序号来驱动模块对应的短信内容发送（对应DL6100A型号版本）。
♦ 支持用户本地串口升级短信模块内部程序（由厂家提供下载包）
♦ 4G全网通型号（移动联通电信全网支持4G 3G 2G）

二、串口短信收发模块应用示意图如下：

PLC&DL7100或DL7110之间做数据超限短信上传报警	电脑的系统软件&DL7100短信模块做数据超限上报，可以串口也可网口

单片机设备通过串口和短信模块做数据超限上报。	触摸屏和短信模块之间做数据超限报警

485温湿度模块和DL7110短信模块做数据温度超限上报。	DL7110模块通过485和共他IO模块通讯做多路IO短信报警。

DL7148开关短信模块，可以接入开关信号报警上报，可以手机远程控制输出	DL7148使用短信功能，发射端接入水池开关信号，接收端输出驱动继电器及电机，做自控应用，也可以使用流量卡的网络版本的机器做开关量信号或模拟量信号的点对点遥控。

三、技术指标

♦ 工作温度：－30～＋60℃ ;天线阻抗：50Ω ;输入电压：DC 7-24V/5V可选
♦ 接口速率：可编程(见响应列表) ; 接口标准：RS232、RS485、TTL电平可选
♦ 静候电流：≤65mA ; 省电模式：≤6mA ;发射电流：≤2A
♦ 重量：120g ; 调制方式：GMSK ; 频率容限：≤0.1ppm ;占用带宽：≤200KHz
♦ 频率范围：890-915MHz 1710-1755MHz
♦ 发射功率：≤33dBm+2dB ; 杂散发射限值：≤-30dBm

四、短信报警模块产品各型号及主要应用功能列表

说明书下载	型号	供电	接口	协议	主要功能特征
4G短信模块说明书下载 4G短信模块软件下载	DL7100	DC24V	485/232/ttl	厂家协议格式	串口短信模块，可用于格式传输，透明传输，单包短信最长不超140个字节。可用于自定义应用的PLC或电脑平台软件的异常数据的短信报警提醒。（4G短信模块）
	DL7100-C	DC24V	485/232/ttl	厂家协议格式	串口短信模块，可一包短信长度500个字节，按短信模块定义的的格式传输方式驱动短信报警。主用于接电脑的平台自编软件配套短信报警的组网方式（4G短信模块）
	DL7110	DC24V	485/232/ttl	MODBUS-RTU	MODBUS-RTU协议，可用于国内外短信报警，可接PLC或其他仪表，可做主站主动读取仪表，也可485总线上被动监测代码异常后上传短信，配套设置软件和连接线（4G短信模块）
	DL7110A	DC24V	485/232/ttl	MODBUS-RTU	标准的MODBUS-RTU协议，可以用于PLC做主站驱动短信报警，按变量协议驱动，也可用于组态软件短信报警，配套设置软件及连接线（4G短信模块）
	DL7148	DC24V	RS485/232	不用协议	4G短信报警模块，8路开关触发短信，4路继电器输出，配套设置软件及连接线
	DL7128	DC24V	RS485/232	不用协议	用于模拟量信号超限的短信报警，可接8路4-20MA，有配套的设置软件及连接线（4G短信模块）
	DL6100	DC24	RS232		2G 串口短信模块，有格式传输和透传方式，单包短信内容最多140个字节，用7100用法一样
	DL6123	DC24V	RS232		2G短信模块，3路开关报警 2路继电器输出，和7148用法一样
	DL6106	DC24V	RS232		2G短信模块，有6路开关报警，和7148用法一样
	DL6188	DC24V	RS232		2G短信模块，有8路开关报警，有8路输出，可以短信，可以电话语音方式报警。
