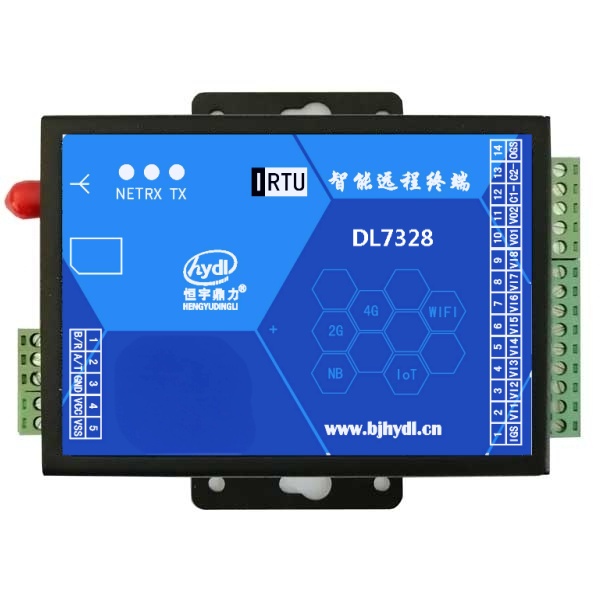

电力水利4G/5G DTU_DL7328_RTU_集成模拟量输入输出带485总线

2022/9/1

产品型号：DL7328
供电电压：7~24V
通信接口：RS232或RS485 、TTL
尺寸：118*90*24MM
产品描述：4G/5G-RTU模块_全网通模块_4G/5G数传模块_4G通信模块_LTE DTU_DL7328

一、产品主功参数及功能

	外观尺寸：1169024mm
	供电电压：DC 7-24V 1A ≤85mA（DC12V电源，等待接收状态）。≤2A（发射状态，瞬时峰值）
	数据接口：1路RS485或RS232 ，用于扩展PLC或IO模块及其他各仪器仪表，
	输入输出信号：自带8路模拟量采集和2路模拟量输出（4-20mA ， 0-10V）
	应用场景：电力、水利、石油、化工、铁路、水文等行业领域的数据监测及控制
	协议及软件：标准的MODBUS-RTU协议，可以的各家组态软件对接使用。
	支持RS485本地下载升级程序（厂家给下载包）
	网络模式：4G/5G网络

二、使用DL7328(4G RTU)组网示意图

供电及485端子：	4-20MA输入信号端子：仪表传感器信号线用表笔直接测就有4-20MA信号

4-20MA输出端子：2线制，带供电及信号形成回路	4-20MA输出端子： 3线和4线

输出端子：4-20MA	输出电压端子：DC0--10V

用组态监测的电脑可以连外网，在电脑上安装一个虚拟串口和组态对接，MODBUS-RTU通讯，支持几个中心同时监测现场设备数据	主站设备不能连外网，点对点通讯模式，主站设备直接通过串口连接4G数传模块和现场的设备模块通讯，支持一对多通讯

三、4G物联_微信测控终端及4G_RTU数传模块列表

说明书下载	型号	供电	接口	4G/5G模块终端主要功能特征
说明书下载	DL7300	Dc24v	TTL/485/232	1)可以实现多个PLC之间的1主多从站的无线数据传输 2）可以实电脑和PLC或其他仪表之间的无线数据传输
说明书下载	DL7500	Dc24v	TTL/485/232	1)主要用现场仪表连接DTU后和服务器（固定IP通讯）之间的通讯 2）可HTTP或MQTT,也可以TCP纯透传或使用厂家串口软件，组态通讯都可。
说明书下载	DL7900	DC24V	网口+485	4G /5G DTU+网口+485 可用于PLC网口MODBUS-TCP协议一对多传输,和485 MODBUS-RTU设备数据的传输
说明书下载	DL7902	DC24V	网口+485	4G/5G+网口+485+路由器网关，可传输PLC数据，可做4G/5G网关接摄像头，主站可用于普通电脑，也可固定IP服务器
说明书下载	DL7348	DC24V	RS485/232	4G+485+8DI+4DO,可用于PLC（电脑组态）和PLC之间的一对多的通讯组网
	DL7348A	DC24V	RS485/232	主用于开关量点对点的无线4G传输，最多传输4路开关，免费配套手机平台查询点位信号
	DL7328	DC24V	RS485/232	4G+485+8AI+2AO,可用自身的输入输出和485外扩展设备和PLC（组态）实现无线通讯
	DL7328A	DC24V	RS485/232	主要用于4-20MA无线点对点4G传输, 可双向传输模拟量信号，免费配套手机平台查看点位信号
说明书下载	DL7528	DC24V	RS485/232	4G+485+8AI+2AO,可HTTP或MQTT协议与服务器平台通讯,按用户协议修改对接（主要通讯固定IP服务器）
说明书下载	DL7548	DC24V	RS485/232	4G+485+8DI+4DO,可HTTP或MQTT协议与服务器平台通讯,按用户协议修改对接（主要通讯固定IP服务器）
说明书下载	DL5148	DC24V	RS485/232	4G/5G+8DI+4DO+485,可用多个PLC（电脑组态通讯）,配套微信公众号数据监测平台，也可当独立的智能单元使用支持动态IP服务器或固定IP服务器
说明书下载	DL5148-W	DC24V	RS485/232	WIFI传输,现场要具备外网热点覆盖,用于点对点开关传输,配套微信公众号数据监测平台,也可当不用放卡的DTU功能使用
说明书下载	DL5228	DC24V	RS485/232	4G+8AI+2AO+485,可用PLC和PLC之前通讯或电脑和PLC仪表这间的无线通讯，也可当独立的智能单元使用,配套微信公众号数据监测平台，支持动态IP电脑服务器或固定IP的服务器。
说明书下载	DL5228-W	DC24V	RS485/232	WIFI传输,现场要具备WIFI热点覆盖,用于4-20mA点对点传输,配套免费数据监测平台，也可当DTU功能使用（不用放流量卡）
说明书下载	DL5284	DC24V	RS485/232	4G/5G+4AI+8AO+485,可用多个PLC（无线通讯）,也可当独立的智能单元使用，配套微信公众号数据监测平台，支持动态IP电脑服务器或固定IP服务器
说明书下载	DL5284-W	DC24V	RS485/232	现场需外网WIFI热点覆盖，用于4或8路4-20mA点对点传输配监测平台，也可当不放流量卡的DTU功能使用
