DL5148-WIFI_PLC监测_WIFI终端物联网平台
2022/9/1
- 网络：WIFI
- 尺寸：116*90*24.3MM
- 接口：485扩展
- 型号：DL5148-WIFI
- 产品描述：智能测控终端，微信云平台，智能测控，WIFI无线智能测控
一、产品主功参数及功能
 |
外观尺寸：116*90*24mm |
| 供电电压：DC 7-24V 1A ≤85mA（DC12V电源，等待接收状态）。≤2A（发射状态，瞬时峰值） | |
| 数据接口：1路RS485或RS232 ，用于扩展PLC或IO模块及其他各仪器仪表用于挂载微信小程序控制平台 | |
|
输入输出信号：自带8路DI采集和4路DO输出功能 |
|
| 应用场景：电力、水利、石油、化工、铁路、水文等行业领域的数据监测及控制 | |
| 应用特征：手机端微信小程序平台及电脑端微信WEB版面控制平台远程监测和控制 | |
| 平台功能： 显示量程数据，显示开关状态，控制设备按钮，控制模拟量输出，手动实时和自动刷新平台界面，数据上下限报警推送，历史数据查询功能 | |
| 网络模式：WIFI |

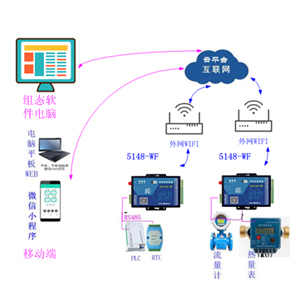

二、应用组网拓扑示意图
1、设备现场具备外网无线WIFI，可以使用DL5148-WIFI模块（不用放卡），WIFI终端模块通过无线连接外网WIFI, 通过平台与组态软件平台及手机端移动平台同时检测或控制现场设备
2、物联网模块DL5148-WIFI通过485与各PLC仪表连接，与手机或电脑平台通讯（免费的公众号平台）
3、WIFI物联网模块通过485连接仪器仪表传感器与手机或电脑平台通讯显示（免费的公众号平台）
三、4G物联_微信测控终端及4G_RTU数传模块列表
说明书下载
型号
供电
接口
4G/5G模块终端主要功能特征
DL7300
Dc24v
TTL/485/232
1)可以实现多个PLC之间的1主多从站的无线数据传输 2）可以实电脑和PLC或其他仪表之间的无线数据传输
DL7500
Dc24v
TTL/485/232
1)主要用现场仪表连接DTU后和服务器（固定IP通讯）之间的通讯 2）可HTTP或MQTT,也可以TCP纯透传或使用厂家串口软件，组态通讯都可。
DL7900
DC24V
网口+485
4G /5G DTU+网口+485 可用于PLC网口MODBUS-TCP协议一对多传输,和485 MODBUS-RTU设备数据的传输
DL7902
DC24V
网口+485
4G/5G+网口+485+路由器网关，可传输PLC数据，可做4G/5G网关接摄像头，主站可用于普通电脑，也可固定IP服务器
DL7348
DC24V
RS485/232
4G+485+8DI+4DO,可用于PLC（电脑组态）和PLC之间的一对多的通讯组网
DL7348A
DC24V
RS485/232
主用于开关量点对点的无线4G传输，最多传输4路开关，免费配套手机平台查询点位信号
DL7328
DC24V
RS485/232
4G+485+8AI+2AO,可用自身的输入输出和485外扩展设备和PLC（组态）实现无线通讯
DL7328A
DC24V
RS485/232
主要用于4-20MA无线点对点4G传输, 可双向传输模拟量信号，免费配套手机平台查看点位信号
DL7528
DC24V
RS485/232
4G+485+8AI+2AO,可HTTP或MQTT协议与服务器平台通讯,按用户协议修改对接 （主要通讯固定IP服务器）
DL7548
DC24V
RS485/232
4G+485+8DI+4DO,可HTTP或MQTT协议与服务器平台通讯,按用户协议修改对接 （主要通讯固定IP服务器）
DL5148
DC24V
RS485/232
4G/5G+8DI+4DO+485,可用多个PLC（电脑组态通讯）,配套微信公众号数据监测平台，也可当独立的智能单元使用支持动态IP服务器或固定IP服务器
DL5148-W
DC24V
RS485/232
WIFI传输,现场要具备外网热点覆盖,用于点对点开关传输,配套微信公众号数据监测平台,也可当不用放卡的DTU功能使用
DL5228
DC24V
RS485/232
4G+8AI+2AO+485,可用PLC和PLC之前通讯或电脑和PLC仪表这间的无线通讯，也可当独立的智能单元使用,配套微信公众号数据监测平台，支持动态IP电脑服务器或固定IP的服务器。
DL5228-W
DC24V
RS485/232
WIFI传输,现场要具备WIFI热点覆盖,用于4-20mA点对点传输,配套免费数据监测平台，也可当DTU功能使用（不用放流量卡）
DL5284
DC24V
RS485/232
4G/5G+4AI+8AO+485,可用多个PLC（无线通讯）,也可当独立的智能单元使用，配套微信公众号数据监测平台，支持动态IP电脑服务器或固定IP服务器
DL5284-W
DC24V
RS485/232
现场需外网WIFI热点覆盖，用于4或8路4-20mA点对点传输 配监测平台，也可当不放流量卡的DTU功能使用
点击以下图标可以查看各功能系列产品
