PLC监测_DL5228_4g/5g全网通测控_物联网平台
2022/9/1
- 网络：4g/5g全网通或4G-NB-IOT
- 尺寸：116*90*24.3MM
- 接口：RS485扩展
- 型号：DL5228
- 产品描述：智能测控终端，微信云平台，智能测控，4G/5G无线智能测控,物联网终端
一、产品主功参数及功能
输入输出信号：自带8路模拟量采集和2路模拟量输出（4-20mA ， 0-10V）
外观尺寸：116*90*24mm
供电电压：DC 7-24V 1A ≤85mA（DC12V电源，等待接收状态）。≤2A（发射状态，瞬时峰值）
数据接口：1路RS485或RS232 ，用于扩展PLC或IO模块及其他各仪器仪表用于挂载微信小程序控制平台
应用场景：电力、水利、石油、化工、铁路、水文等行业领域的数据监测及控制
应用特征：手机端微信小程序平台及电脑端微信WEB版面控制平台远程监测和控制
平台功能： 显示量程数据，显示开关状态，控制设备按钮，控制模拟量输出，手动实时和自动刷新平台界面，数据上下限报警推送，历史数据查询功能
网络模式：4G/5G全网，WIFI，NB-IOT
二、输入输出各接线端子说明
1、供电及485
2、模拟量信号的输入: 无源输出纯电流信号接入
3、2线制接入
4、3线制传感器接入
5、模拟量输出

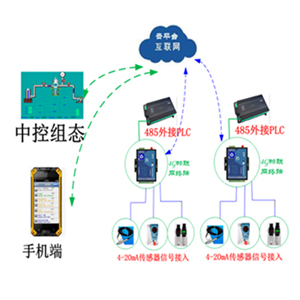

三、应用组网示意图 1、上位机用组态&手机移动端平台和现场的4G/5G网络模块通讯
2、物联网模块通过485外接PLC及各仪表模块，实现无线通讯
3、物联网模块通过485连接温湿度传感器模块，实现电脑或手机上查看数据
四、微信公众号小程序采集管理界面说明
读取模拟量开关量数据
接收报警推送信号
查询历史数据
五、4G物联_微信测控终端及4G_RTU数传模块列表
说明书下载
型号
供电
接口
4G/5G模块终端主要功能特征
DL7300
Dc24v
TTL/485/232
1)可以实现多个PLC之间的1主多从站的无线数据传输 2）可以实电脑和PLC或其他仪表之间的无线数据传输
DL7500
Dc24v
TTL/485/232
1)主要用现场仪表连接DTU后和服务器（固定IP通讯）之间的通讯 2）可HTTP或MQTT,也可以TCP纯透传或使用厂家串口软件，组态通讯都可。
DL7900
DC24V
网口+485
4G /5G DTU+网口+485 可用于PLC网口MODBUS-TCP协议一对多传输,和485 MODBUS-RTU设备数据的传输
DL7902
DC24V
网口+485
4G/5G+网口+485+路由器网关，可传输PLC数据，可做4G/5G网关接摄像头，主站可用于普通电脑，也可固定IP服务器
DL7348
DC24V
RS485/232
4G+485+8DI+4DO,可用于PLC（电脑组态）和PLC之间的一对多的通讯组网
DL7348A
DC24V
RS485/232
主用于开关量点对点的无线4G传输，最多传输4路开关，免费配套手机平台查询点位信号
DL7328
DC24V
RS485/232
4G+485+8AI+2AO,可用自身的输入输出和485外扩展设备和PLC（组态）实现无线通讯
DL7328A
DC24V
RS485/232
主要用于4-20MA无线点对点4G传输, 可双向传输模拟量信号，免费配套手机平台查看点位信号
DL7528
DC24V
RS485/232
4G+485+8AI+2AO,可HTTP或MQTT协议与服务器平台通讯,按用户协议修改对接 （主要通讯固定IP服务器）
DL7548
DC24V
RS485/232
4G+485+8DI+4DO,可HTTP或MQTT协议与服务器平台通讯,按用户协议修改对接 （主要通讯固定IP服务器）
DL5148
DC24V
RS485/232
4G/5G+8DI+4DO+485,可用多个PLC（电脑组态通讯）,配套微信公众号数据监测平台，也可当独立的智能单元使用支持动态IP服务器或固定IP服务器
DL5148-W
DC24V
RS485/232
WIFI传输,现场要具备外网热点覆盖,用于点对点开关传输,配套微信公众号数据监测平台,也可当不用放卡的DTU功能使用
DL5228
DC24V
RS485/232
4G+8AI+2AO+485,可用PLC和PLC之前通讯或电脑和PLC仪表这间的无线通讯，也可当独立的智能单元使用,配套微信公众号数据监测平台，支持动态IP电脑服务器或固定IP的服务器。
DL5228-W
DC24V
RS485/232
WIFI传输,现场要具备WIFI热点覆盖,用于4-20mA点对点传输,配套免费数据监测平台，也可当DTU功能使用（不用放流量卡）
DL5284
DC24V
RS485/232
4G/5G+4AI+8AO+485,可用多个PLC（无线通讯）,也可当独立的智能单元使用，配套微信公众号数据监测平台，支持动态IP电脑服务器或固定IP服务器
DL5284-W
DC24V
RS485/232
现场需外网WIFI热点覆盖，用于4或8路4-20mA点对点传输 配监测平台，也可当不放流量卡的DTU功能使用
