1、项目应用说明： 数控机器控制器PLC的数据，1000米范围内可以用无线传输一个电脑平台上监测，当故障及异常时，监测平台能及时发现异常的运行机器，及早发现问题 避免损失

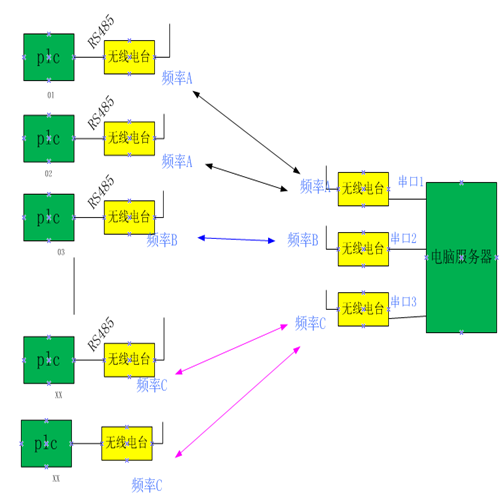

2、组网示意图（无线电台+PLC）

3、系统描述

1）现场的PLC必须具备485通讯  使无线电台通讯方式，和主站服务器电台通讯。

2）因为电台是广播性质，所以只能是主站软件轮询各个机器的数据状态，分析故障还是正常运行的状态。因为PLC有站号，所在主站软件按不同的站点把各机床的数据读取上来。

3）电台通讯按9600速率通讯，可以做到500MS读取一个站的数据，这个数据是一包数据，假如说读一个PLC数据，要读模拟量，要读开关量，因为开关量和模拟量的功能码及区域也不一样，是必须分两次读回来的，意味着读取这一站需在读两次，就是两包数据。假设一个PLC读两次需要500*2=1000MS， 就是每个机器所占的轮询时间为1S， 如果这个系统上有50台机床，那就是总体时间是要50S.  如果需要周期时间小一些，可以看上图示意图，可以把50台机器大约分成三个频率组，主站电脑上用三个独立的串口， 接三台频率不一样的主电台，因为频率不一样，且串口也是各自独立串口，所以这三个组的机器可以同时工作，相当于优化了3分之2的时间，原来用50S的，这样一优化后，只用16S。
