一、商场卫生间火警监测，每层4个卫生间，各间有三路探头监测火警，火警探头遇险情时输出一个开关信号给监测设备。设备通过现场外网无线网连接上互联网，实现和监测电脑之间的一个实时监测。(每一个WIFI终端模块最多可以接入8路开关信号（探头信号），具体每一个卫生间需要几个检测设备据探头数量而定)

二、现场系统示意图 （按一层4个卫生间示意）

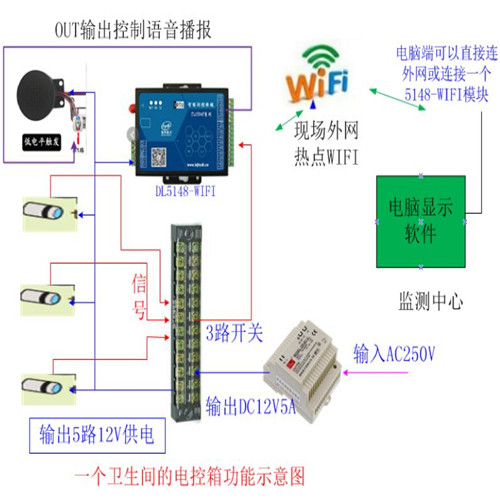

1、示意图

2、功能描述：

1）上图只画了一个卫生间的检测设备的功能示意图。 从图上可知，输入交流电（前面还可以加一个空开），经过电源转换后输出DC12V  12V分出来10路接到集线端子排上，这10路供电分别给8个传感器和语音器和WIFI数传模块供电。 8路传输的开关号也经过集线端子排然后接入WIFI数传模块的开关采集端子上。 WIFI数传的OUT输出去控制语音板的控制线播报。

2）我们安装的现场，必须要有外网热点的覆盖（或者使用4G放卡的物联模块）， 我们的WIFI数传是需要无线连接到热点WIFI后，和服务中心通讯。

3）服务中心电脑，必须可以连上网，可以是直接网线连网，也可是无线连网，或者连接一个WIFI数传也可用于数据通讯的连通。

4）WIFI数传模块（DL5148-WIFI）具备8路开关采集，4路开关输出，输入接探头开关信号，输出接语音控制线。 输入我们只需用三路即可，输出选用一路输出即可

5）现场终端模块定时每5S上传一次当前的数据给监测中心，报警时，本地语音播放器会播报语音提示。

1、软件当前显示主页

2、正常通讯监测的显示界面（含火灾检出，通讯故障及通讯正常的显示）

3、报警跳出的界面

4、查看设备在线信息界面：系统管理下拉里：设备信息，刷新后能看到当前在线设备状态

5、新建监测设备及传感器信息：在系统管理里选设备管理，可以添加和删除设备信息。

6、报警信息和故障信息查询：报警查询下拉里点出来历史报警：按条件选择，点查询，即
