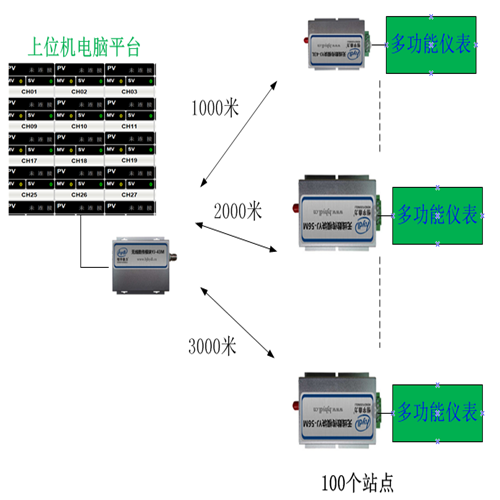

1、系统示意图

2、系统功能：

1）主站电脑串口接一个主电台，现场各仪表通过485连接从站电台。

2）当前从站站电台，分三种功率型号， 1000米的用YJ-43L   2000米的用YJ-56M   3000米的用YJ-43M型号  且通讯速速率设为1200BPS ,无线电台的通讯速率低，传输效果和距离是最好的。

3）主站电脑软件，通过轮询的方式，依次读取现场仪表的数据，电台是透传，按仪表的地址做区分，对上地址的仪表及该电台响应数据。

4）主站大约按1S通讯一包数据，也就是包与包的轮询时间为1S，当然这个也需要看终端仪表的数据量。

5）初步方案配置是，主站一个电台，对应现场的100台从站，当然也可以主站使用三个串口各接一个主电台，这样每个主电台对应30个从站电台， 分成三个组，三个组可以同时工作，周期效率会提高两倍。

6）如果电脑软件做轮询处理不好的话，主站电脑这边增加一个主PLC，由PLC处理现场的轮询，在内部变量区划一区放置数据，等电脑组态随时来读取
