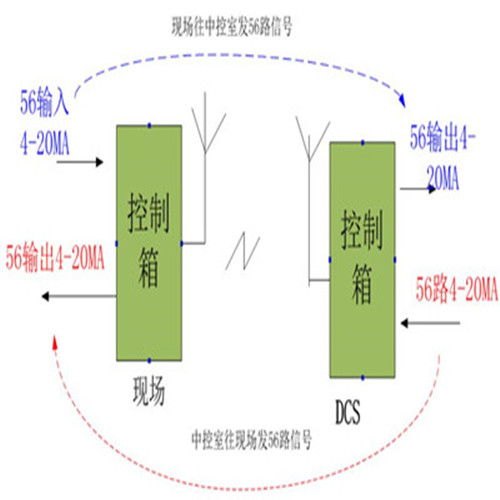

一、原理示意图：

1、原理示图

1、现场传输逻辑关系：

1）现场电控箱可以接入56路4-20MA传感器信号， 发射给中控电箱对应输出56路4-20MA信号，同时DCS可以输出56路信号接入DCS电控箱，发到现场 ，使现场对应输出56路4-20MA信号

2）无线电台传输，  功率选择10W的， 在空矿可以传输10公里以上。 同时馈线配置到15米，便于现场可以拉到室外或高处。大吸盘天线。

3）现场的的电控箱和DCS电控箱，各自均有112路4-20MA信号接线端子（56路采集和56路输出），两台电箱，相互传输，现场传回中控，中控传到现场 ，周期性长期供电传输。

4）传输信号56路刷新一次的实时性大约为 8秒左右

5）通讯故障： 当对应的该通道的信号采集不到时， 则对应的输出的信号保持60S后，输出0MA  DCS可据此判断通讯故障。 当通讯恢复后，该通道立刻输出同步信号。

二、内部接线图

1、电源原理接线图 （防爆箱有钥匙开关，中控室无钥匙开关）

2、模拟量输入：

1）1到32路模拟量采集线路

2）模拟量33--56路输入线路图

3、模拟量输出

1）1到16路模拟量输出

2）17到32路模拟量输出线路图

3）33路--48路模拟量输出接线图

4）49到56路模拟量输出接线图：

4、关于接入传感器4-20MA信号的说明

1）无源的信号，就是传感器或仪表输出的这两根信号线，直接用电流表可测电流的接法：

2）带供电及信号合一起两线制的传感器接法： 箱内设计了几路24V供电端子，可用于需要外供电的传感器使用。

5、箱内图示：

现场防爆箱：

1）输入交流及备用24V

2）输入56路4-20MA

3）输出56路4-20MA

DCS中控箱：

1）输入交流及备用24V

2）输入56路4-20MA:绿线为正，黑线为负，输入各通道为隔离输入

3）输出56路4-20MA: 输出信号是一个模块16路共负端COM

6、系统运行功能逻辑说明

1）指示灯： 模拟量采集的7个模块通讯时闪灯， 模拟量输出模块，只有电源指示灯，没有通讯状态灯。 主模块指示灯：单绿灯闪，代表正在和模拟量采集及输出模块在通讯；单红灯闪代表在无线通讯，红绿交替闪烁，代表主模块和采集模块，输出模块及无线模块通讯都正常。现场和中控灯状态为一致的

2）无线电台通讯状态：红灯为发射 ，绿灯为接收，故此两个电台大约是5S通讯一次，红绿交替闪。

3）通讯故障处理机制：

A:当连续三到5次检测不到采集模块时，寄存器中置0，  对方接收到0数据输出0

B:当无线模块通讯故障，延时120秒仍通讯不上时，原输出通道通道的值置0输出， 若无线又自动通讯上，两边的信号自动同步采集及输出

C: 若出现输出为0情况： 对方输入的通通没接传感器，接收端输出通道为0  ；前端采集模块通信故障（1个采集模块为8路，此种情况通常为8路倍数，且是通道连续的一段）；    无线通讯故障： 56路输出均为置0输出。
