1、项目现场情况：水池信号离水泵房距离1000米左右，  水泵房离中控室PLC距离5公里左右，现场是设备的数据状态需要传输到中控室电脑系统上进行监测管理

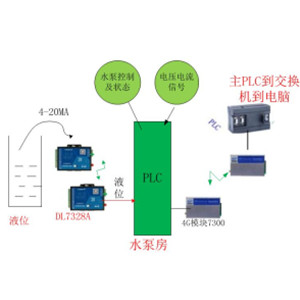

2、组网系统图：

3、说明

1）水池液位和水泵房之间无线传输需要用一对模拟量无线传输 DL7328A（4G模拟量无线传输），把液位信号实时传输到水泵房的PLC

2）水泵房处要用PLC，不能用普通的IO模块， 水泵房的PLC功能如下： 采集液位，控制三台水泵，水泵的运行，故障开关，及电压电流监测进入PLC采集端，水泵房统一做逻辑处理，另外把所有采集到的变量：液位，各开关及模拟量信号在PLC内部放置好，

3）主站电脑端的PLC去读取水泵房PLC的数据,他们之间通过DL7300通讯（4G 485透传） 供电脑系统使用。

4）主站PLC选择带网口和485通讯的，网口接交换机到电脑软件系统通讯，485接口接主4G模块和水泵房4G模块之间通讯。

重点：水泵房处放置PLC，可以自行的逻辑处理，如电压电流高可自行断开水泵，如采集不到液位数据也可以在PLC内部做个报警变量，等主站PLC电脑获取，，水泵房PLC可以自动逻辑，处理异常
