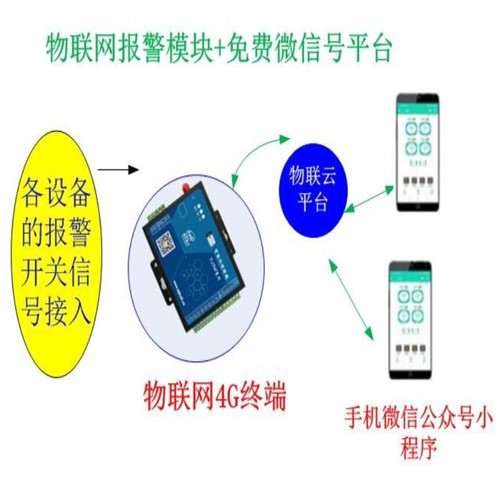

1、开关信号点对点无线传输控制组网示意图：

2、各类PLC或仪器仪表均可以接入物联网模块的通讯口，接入到现有的手机平台，监测数据及接收超限报警信息

说明：

1）外接设备必须是MODBUS-RTU协议，只要是这个协议的不管是各品牌PLC，还是仪器传感器，还是其iO智能通讯模块，均可以接入到物联网的系统中来，实现手机平台监测数据，接收报警信息。

2）系统还能扩展为上位机是组态软件监测，同时手机平台也能监测及控制

3、报警信息推送到手机平台上的显示，以及随时读取数据状态的界面：

2、系统讲解

1）物联网模块可以替代之前开关信号的短信模块用于管理设备故障及异常数据的上传报警，而且资费比短信模块便宜。

2）可以直接接入开关信号或模拟量信号，也可以通过485接入MODBUS-RTU规约的任何模块或设备，然后接入到现有的手机公众号平台，平台免费

3）模块除了可以实时上传报警推送外，手机端平台可随时查看数据。

4）输入端信号接入：可接干接点短接信号，可接有源数字信号DC3--24V,若模拟量信号可接入0-10V或4-20MA,同时也有输出开关，可以手机公众号平台软件按钮对现场设备控制

5）模块尺寸：116*90*25MM

6)模块内需放置物联卡，购买时厂家可带一张卡管一年，一年后可以续费也可以直接更换新卡直接使用。
