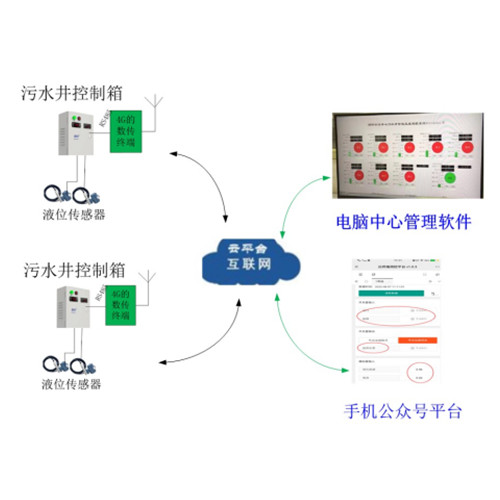

1、现场水泵控制箱与中心监测软件组网示意图：

系统说明：

1）现场控制箱带组态屏显示及控制，箱内采集液位及水泵电流，采集运行状态，有输出开关控制，可以控制水泵的启停。

2）组态屏可采集液位和电流， 据液位的上限和下限启停水泵，并显示运行状态，故障状态，及故障时及电流异常时急停水泵功能

3）控制箱内有4G的物联网模块终端，可与监测中心平台软件及手机端软件共享数据及控制。

4）电脑中心平台，主要是监测现场的液位及开泵的电流及开启状态，此数据及状态与现场控制箱组态屏显示数据及状态为一致，有了监测中心，可远程查看到现场 设备运行情况及相关数据。，可手动远程控制水泵。

5）手机端也可以查看数据及手动控制现场

2、现场控制箱图

3、电脑中心软件图：

1）能显示电流及液位数据，能显示柱状图能显示运行及故障状态

2）能显示远程4G物联模块的通讯状态，能远程启停设备

2）手机公众号平台界面 ：能查看液位和电流，能查看运行及故障信号，能远程手动启停现场设备
