水厂供水无线控制系统，无线电台传输PLC数据
2022/9/15
一、项目描述：
水厂控制项目，一个大水池，由5个水泵负责往里加水，有一个控制中心，需要在控制中心电脑设备上看到水池液位数据，及各水泵运行状态或故障状态，以及手动可以启动各水泵的操作按钮。整体系统应该为：中控室设备为主站，先采集水池液位数据回来，在本机上显示数据，并据液位的高低，逻辑处理看是把5台水泵全打开，还是开部分水泵，整体由中控制电脑软件处理。 无线方式设计为无线电台（不用放手机卡的通讯模块）。

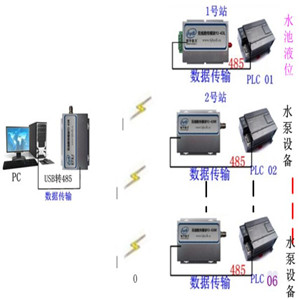

二、无线组网示意图
|
无线电台传输方式：按一个中控室，一个水池液位，5个水泵分散开的，共计1个主站，6个从站，
|
三、系统逻辑关系
2. 供电方式：外部供电AC220/ DC24V 3A
3. 主站电台和从站电台一样，功率一样，接口一样RS485.
4. 主站设备可以用组态软件，终端设备（PLC）需要是MODBUS-RTU协议,组态软件主动读取水池液位数据，在组态中显示，同时判断是低水位还是高水位，若需要开启水泵，就发指令开启水泵，并同时把水泵运行状态读取回来，在组态上显示。接着再读液位，开水位是高是低，需要不要再远程指令开启或关闭水泵。周期性自动采集，自动控制，自动显示数据及状态。
5. 无线电台和4G无线的区别，无线电台后续没有费用，4G机器需要放物联卡，后续每年需充值费用，通讯上，无线电台比4G传输要实时性要高一些。 （ 组态软件使用时电台可以1S通讯一次或大于这个时间，指和一个设备通讯一次，）
1. 上图中传输系统是无线电台作传输，选用YJ-43R 10W电台作无线传输
