4地发射合计16路模拟量无线传输

2022/9/15

一、项目说明

现场有4处发射，第一处有2路信号，第二处有4路信号，第三和第四处各有5路信号合计一路接收，对应输出16路信号，输出16路信号给第三方仪表接收显示

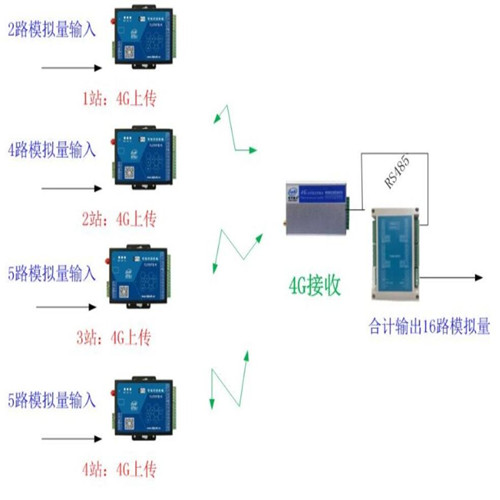

二、示意图

三、系统说明

1.发射端第一处可接入两路4-20MA,第二路接入4路4-20MA 第三和第四各自接入5路4-20MA

2.各发射端定时5--8S 上传各通道数据给接收端，接收端8S刷新一次输出

3.通讯判断：当接收端接收不到数据后，当前通道维持当前的输出值4分钟，超过4分钟收不到发射方的数据，当前接收端对应的输出通道为0MA, 接收端设备可以0MA标识判断通信故障，当通讯正常，接收端恢复正常输出。
