一、系统现场情况简介

山顶上有一个大水池，山下有水泵及触摸屏控制器，山上和山下触摸屏（水泵室）之间这段距离是拉的的光纤。需要触摸屏能读取到山上水池的液位，并能据液位高低确定开启或关掉水泵，水泵的进水口也有个蓄水池，当进水口水位下限时，不管山上缺不缺水必须关闭水泵。避免水泵空转损坏。

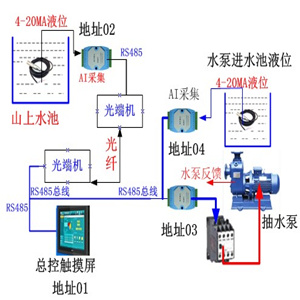

二、系统逻辑关系说明：

1.山上模拟量采集模块可以采集4-20MA液位数据，具备485接口，可以和光端机转换出来的485接口直接连接。

2.山下触摸屏必须具备一到两个485接口，一个485接口和光端机转换出来的485连接，另一个接口和进水口的液位采集模块及控制输出的模块连接在一起，也可以共计一个485数据口，水泵室这边的设备的485都并在触摸屏的485口上也是可以的。

3.这一段光纤两头都由光端机转换成了485接口，那就如同一根485总线一样。

4.触摸屏485口上所接的MODBUS协议的IO模块，均有不同的地址，触摸屏按对应地址发指令读取山上水池的液位在屏上显示，并判断是低位还是高位，同时读一下水泵进水口液位也在屏上显示，并判断进水口是低位还是高位，如果山上是低水位而进水口是有水的情况下，就开启水泵运行。同时不停的读山上液位，再读进水口液位，如果山上水没满，而进水口也有水，就不停水泵继续打水，屏仍然不停的判读山上液位和进水口液位，监测两处水位情况，看是否需要停止或开启水泵。

5.逻辑条件：1）山上接近低水位，山下低水位，不开水泵 2）山上接近低水位，山下处于高位和低水位之间，开水泵；3）山上处于高水位和低水位之间，而山下有水，继续开启； 4)山上处于高水位和低水位之间，而山下进水口接近低水位，关掉水泵。5）山上水满，关掉水泵。
