4G无线传输4-20MA系统

2022/9/15

产品描述：4G传输，4G数传，模拟量无线传输

一、项目说明

车间共有三个焦炉，每个炉子有两路4-20MA信号，有两个焦车在车间运行，需要把这三个炉子的6路信号分别发给两个大车接收，每个大车接收6路4-20MA信号。

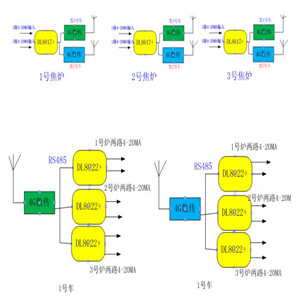

二、系统示意图

三、系统说明

1. DL8017可以采集两路4-20MA信号，由两台4G数传分别传给1号车和2号车，

2. 每个焦炉上都是需要1个DL8017和两个4G的数传模块，分别给两个大车上发送

3. 每个大车上需要一个4G数传加3个DL8022模块，共计一个大车上有6路4-20MA信号

4. 传输方式：4-20MA无线传输还原输出4-20MA, 按通道对应。因为一个DL8022只有两路输出，所以6路需要三个模块。

5. 持续定时传输信号，大约3S刷新一次数据（信号）
