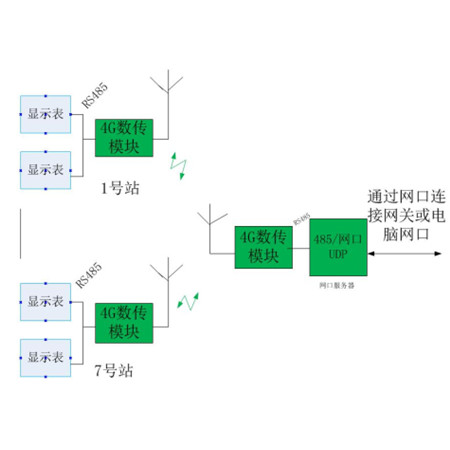

1、组网示意图

2、系统应用说明

1）现场有二次显示仪表，在原有显示的基础上，因为他带有485通讯，所以在监测中心希望可以监测到现场的这些个仪表的数据

2）选用DL7300的4G模块通过485对接现场的仪表。

3）主站这边因为是工控机中心，是网口通讯的局域网下的TCP网口连接，经过网关及网络隔离后，接一个我们的网口转485的转换模块，转换出来485以后，对接一个主站4G模块。

4）数据通讯：数据流为主站电脑中心发指令通过网络网口到我们的网口模块，转换为485给主站4G模块发射出去，经过公网发给现场的从站7300，从而把数据问询回来，主站选用轮询方式，按各现场仪表的地址及协议问询回来数据，在这个系统图中，主模块4G和现场的各4G模块如同一个485的组网一样，透传数据， 只是对比有线485而言，无线有延时性。

5）总结：可代替光纤或其他远距离通讯的通讯，可作为替代有线的方案选择
